Isole di lavorazione meccanica

Lavorazione di potenza su 6 lati

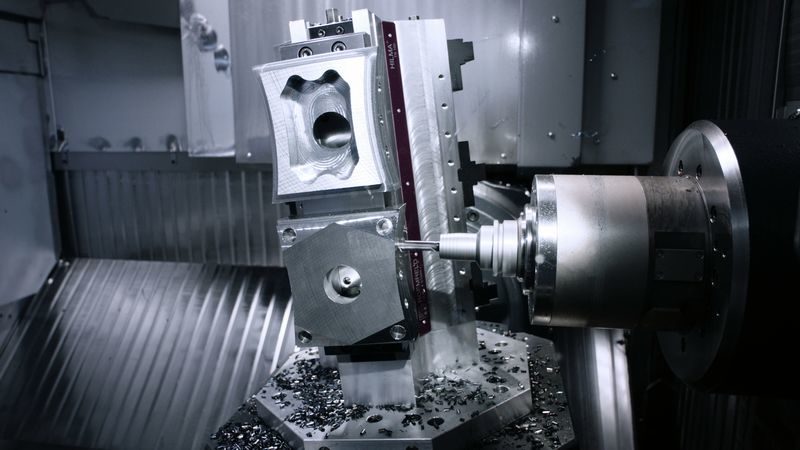

Lavorazione di potenza su 6 facce utilizzando tutti gli assi della macchina, in due posizioni di bloccaggio e coprendo tutto il campo di lavoro.
La macchina HF 3500 è equipaggiata con una unità di lavoro a 12.000 giri (46 kW / 201 Nm), magazzino utensili a catena con 80 posti e controllo Siemens 840D sl
La cinematica della macchina è costituita da tre assi lineari X, Y e Z e due assi diretti rotativi A e B. L’ asse A è supportato da un cuscinetto controrotante che garantisce un’ elevata rigidità dinamica, anche con carichi elevati.



  • Settore di destinazione: Meccanica generale, Costruzione macchine

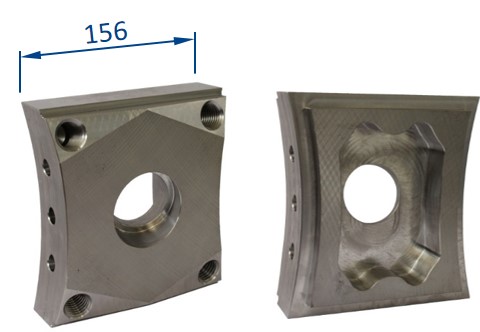

  • Pezzo prodotto: Demo
  • Materiale: Acciaio 1.0503 (C45N)
  • Tipo e modello macchina: Centro di lavoro a 5 assi HELLER HF 3500
  • Ciclo di lavorazione:

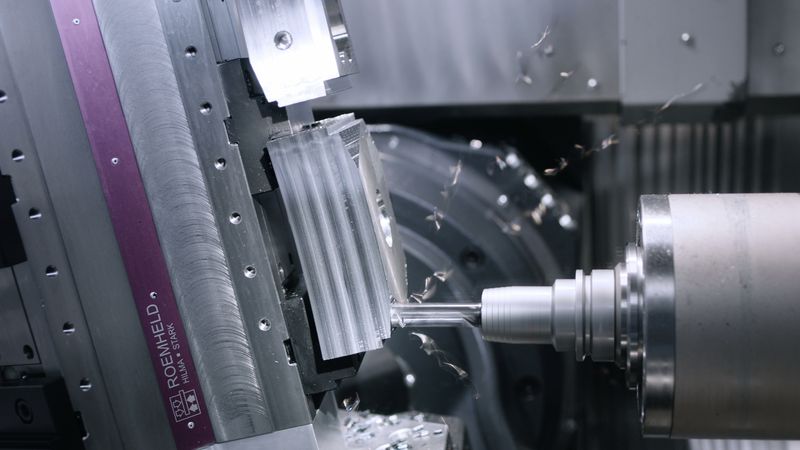

    – Fresatura con profondità di passata 58 mm
    – Spianatura con velocità di avanzamento 10.000 mm/min
    – Foratura dal pieno
    – Fresatura con larghezza di taglio 10 mm, avanzamento 3.200 mm/min
    – Foratura con velocità di avanzamento 1.300 mm/min
    – Foratura con velocità di avanzamento 1.700 mm/min
    – Alesatura con sovrametallo di 10 mm sul diametro
    – Maschiatura M20
    – Fresatura trocoidale con profondità di passata 26 mm
    – Fresatura con velocità di avanzamento 3.200 mm/min
  • Tempi di lavorazione: ca. 14 minuti / pezzo
  • Numero piazzamenti: 2
  • 9. Utensileria
    – Fresa cilindrica  45 mm
    – Fresa ad alta velocità  63 mm
    – Punta ad inserti  44 mm
    – Fresa a gambo  16 mm
    – Punta in metallo duro integrale  17,5 mm
    – Punta in metallo duro integrale  12 mm
    – Alesatore  54 mm
    – Maschio in metallo duro integrale M20
    – Fresa a gambo  16 mm
    – Fresa a gambo  16 mm
  • Tipo di lubrificazione: Lavorazione a secco
  • Partner: ROEMHELD
